Charla técnica #17: Caja de herramientas de troquelado

Desafortunadamente, no todos los troqueles funcionan sin problemas. Todos los operadores de prensa tienen sus tácticas para lograr que un troquel funcione como ellos quieren. Para hacer esto, todos necesitan una caja de herramientas para troqueles. Las herramientas se pueden usar solas o en conjunto con otras para obtener la máxima vida útil y velocidades del troquel.

Componentes de la caja de herramientas

Micrómetro 0-1” o manómetro de papel

Esto se usa para medir el respaldo o el grosor de la cara dependiendo de lo que esté cortando. Le ayuda a asegurarse de que el material que está cortando es para lo que se fabricó el troquel.

Espuma

Según el área de la superficie, la profundidad de corte y la agresividad del material, la única manera de remover el desperdicio de una figura es manteniéndola presionada mientras se retira la basura del embobinado. Esto se hace empacando las figuras con espuma y retirando el desperdicio directamente del troquel. Necesitará una espuma de aproximadamente 0.0625″ de espesor para troqueles sólidos y de 0.005″ de espesor para flexibles.

Yunques escalonados

Un conjunto de yunques escalonados puede ayudar a obtener golpes de troquel más profundos o más ligeros en un material en particular. También se pueden usar para extender la vida útil del troquel en herramientas que se han desgastado fuera del rango de corte. Sugerimos un conjunto de yunques en los que el área de la pista sea 0.0005” más baja y 0.0005” más alta que el área del yunque que se usa para cortar.

Lupa de 10x

Esto se puede usar para inspeccionar las cuchillas en un troquel en busca de daños. El daño es la razón principal por la que las herramientas regresan prematuramente para un reafilado.

Tabla para eliminar el desperdicio

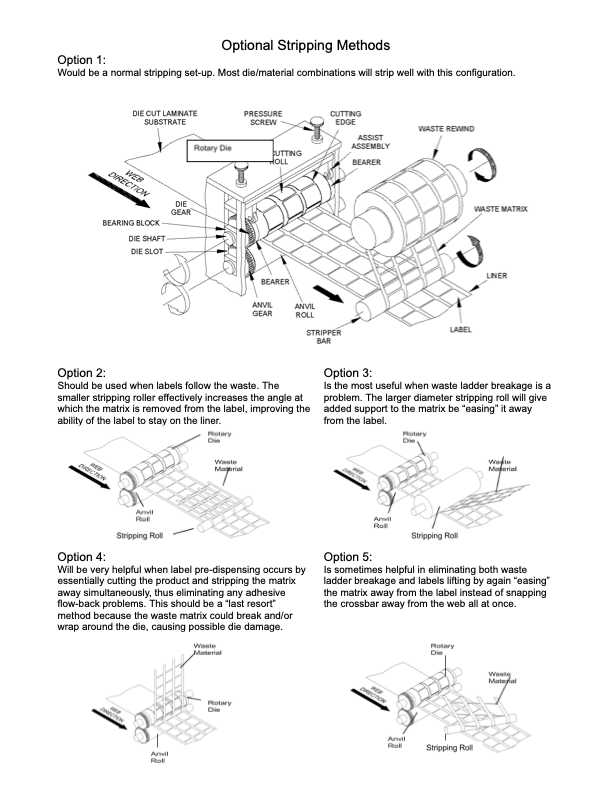

El uso de una tabla para eliminar el desperdicio, como la que se muestra a continuación, en cada prensa puede recordarle al operador que pruebe diferentes métodos para que se elimine el desperdicio correctamente.

Implementar una caja de herramientas de troquelado lo ayudará a lograr los mejores resultados y a estar preparado para solucionar los problemas cuando ocurran. Contáctenos para más información.
